平面图可以呈现设计师的设计思路，以最清晰、明确、便捷的方式传递设计师对于场地未来的设计规划。是我们设计中不可或缺的图纸。做设计的时候。设计方案优秀是一方面，好的图纸绘制也很重要，毕竟大家都不想看辣眼睛的图。
这次学长就为大家带来一期小清新平面图教学。▼
文末获取本教学的素材及成果PSD源文件哦
PART.1x 全过程视频教学 x
▲点击扫码直接查看视频操作讲解!
视频更直观，强烈推荐~求观众老爷们一定关注+一键三连噢！谢谢谢谢谢谢谢！
PART.2x 出图步骤 x
1.CAD导出图纸
首先呢，我们要先在CAD中处理好这些线稿，将不同的部分进行分图层，比如像墙体、家具、楼梯部分以及外面的一个等高线，这些都分成单独的一个图层。不同颜色区分出来。▼
方法一：在左侧选择图纸的局部导出或者整图导出，直接导出成T3格式的dwg文件。▼
方法二：也可以直接在CAD中打印-PDF格式，修改线型。▼
2.AI处理线稿
接着就直接将dwg文件拖入到AI中，在弹出的面板中。记得要勾选这个缩放比例，在前面第一个空中填入需要缩放的数，比如说1比200，就在前面输入200。▼
因为已经提前分好了图层，点击图层右边的一个点之后就可以全选这个图层，修改线形的颜色和粗细。▼
调整线型的原则就是，粗细：外墙线>内墙（窗）>道路>家具>外部景观，根据画面大小去调整。▼
调整好后导出psd格式文档，分辨率调到300，必须勾选写入图层-最大可编辑性。（小tip:隐藏的图层，在PS中不会存在）▼
3.PS色块添加
因为之前的等高线是直接盖在这个建筑上面的，所以现在需要建创建蒙版，使用多边形套索，将建筑部分的这些等高线选中后在蒙版里填充黑色。▼
用魔棒将墙体的部分选中出来填充颜色。再添加一个背景的底色，记得将建筑以及道路的这些部分抠取出来。▼
接下来使用魔棒将内部的建筑区域填充一个粉色，不同的功能区域是填充了不同的明度的粉色。▼
再将外部的道路以及楼梯的这些部分填充一个不同明度的灰色。▼

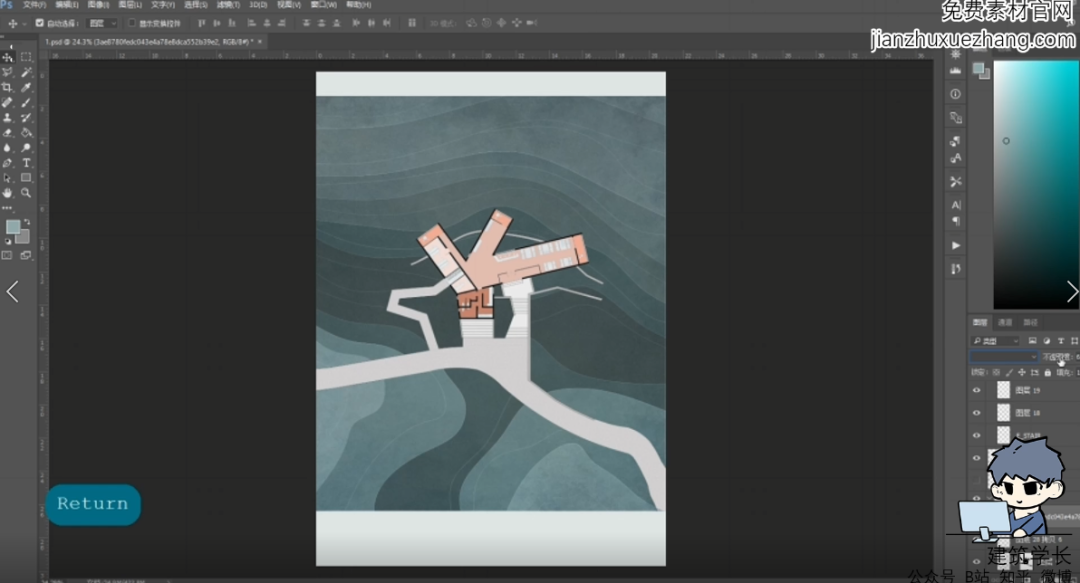

接着处理背景的颜色，需要做一个颜色明度不同的划分，就是以中间靠近建筑的区域为最深，其他两边的依次的颜色递减。▼
4.PS绘制
纯色的背景还是有些单调，放上纹理图增加层次，丰富画面细节。▼
一种不够就多一两种，正片叠底模式，降低透明度。▼

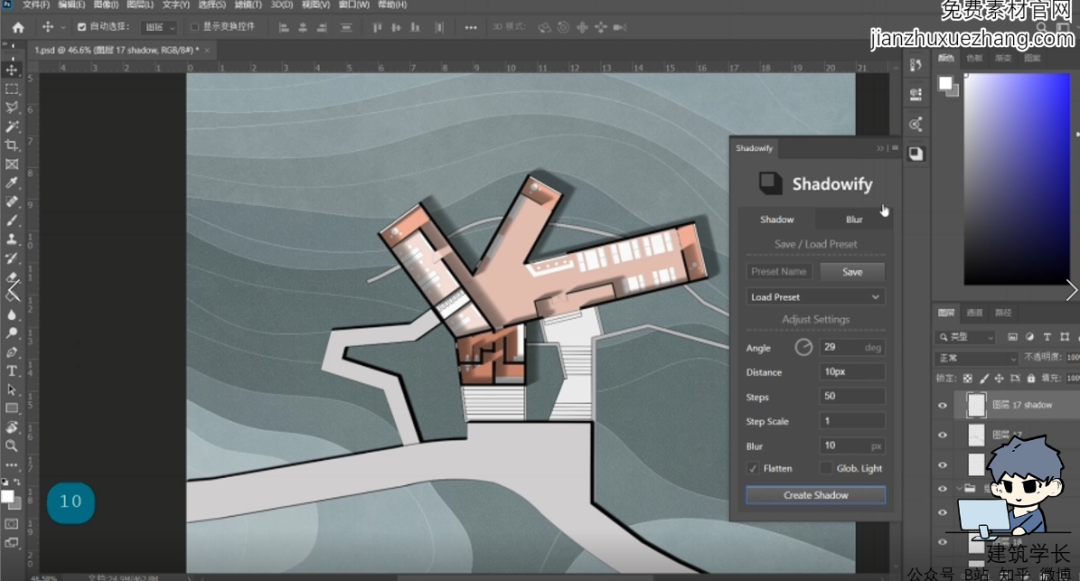

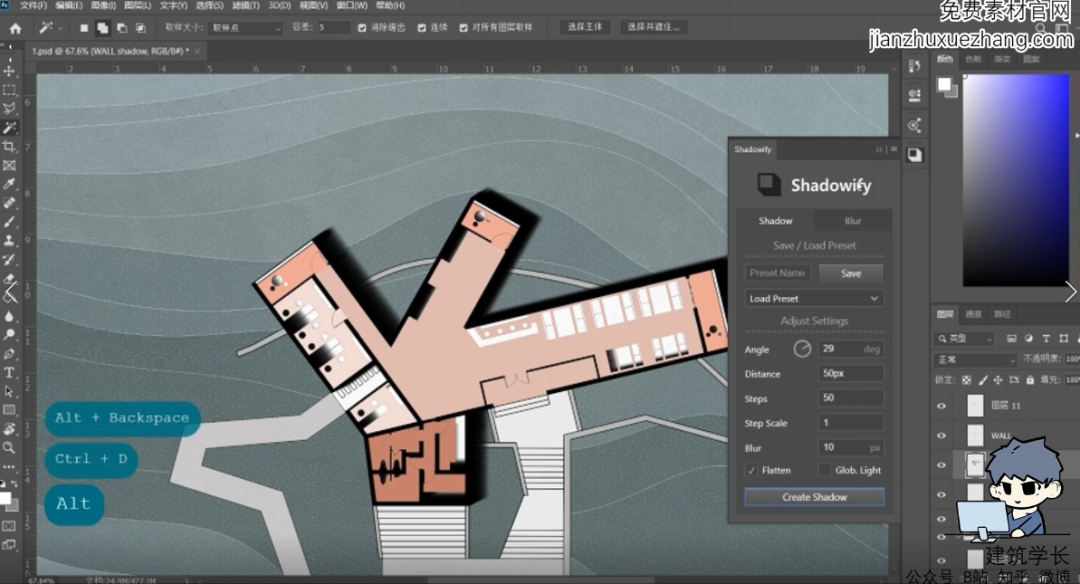

使用投影的插件将这个墙体部分做一个阴影。数据可以根据图中设置。▼

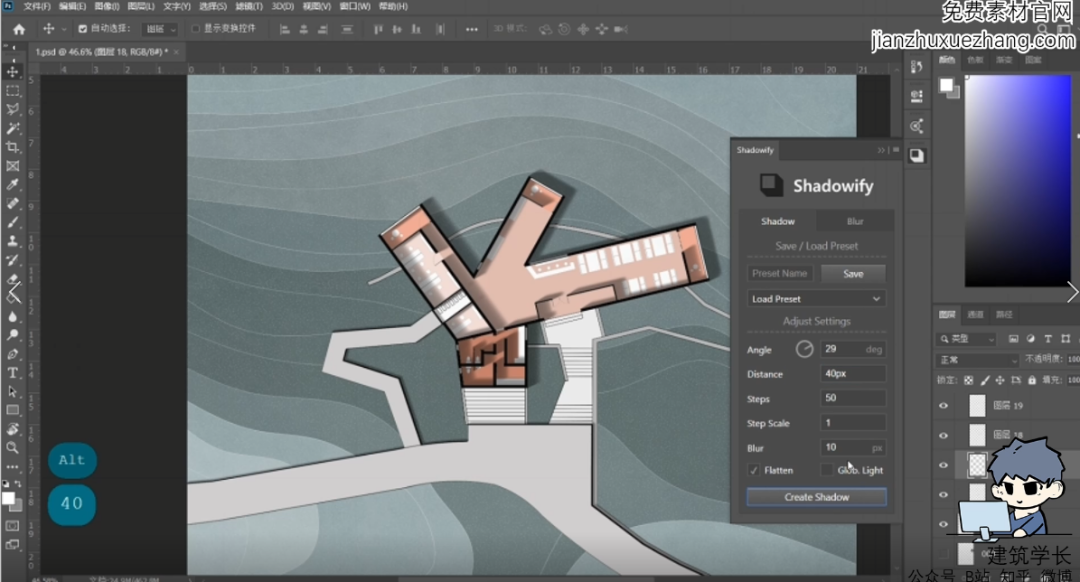

降低透明度。▼

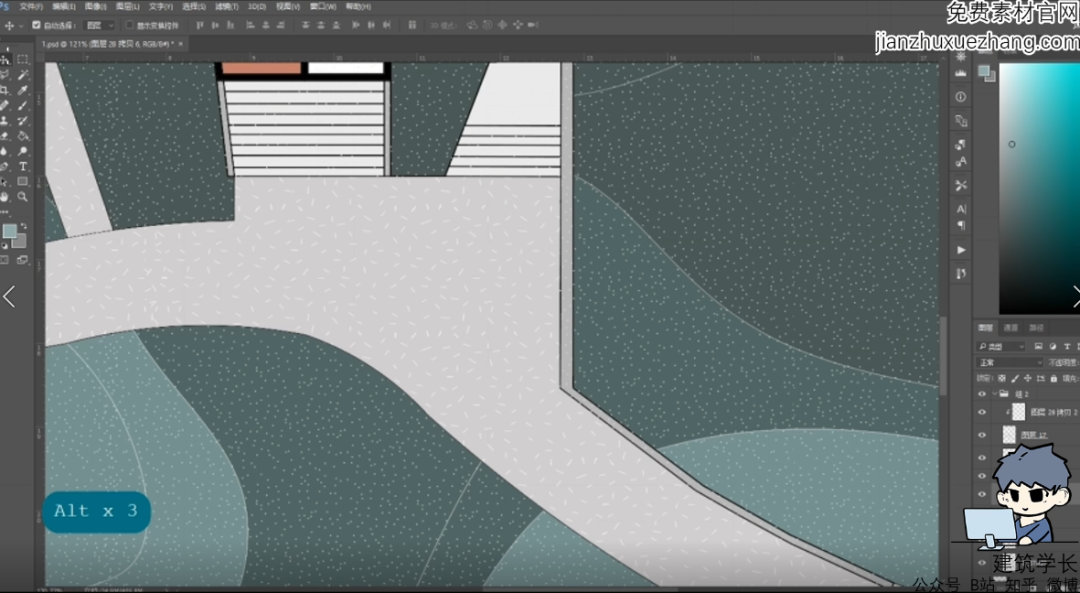

道路也建立投影，数值参考图中。▼
道路也建立投影，数值参考图中。▼

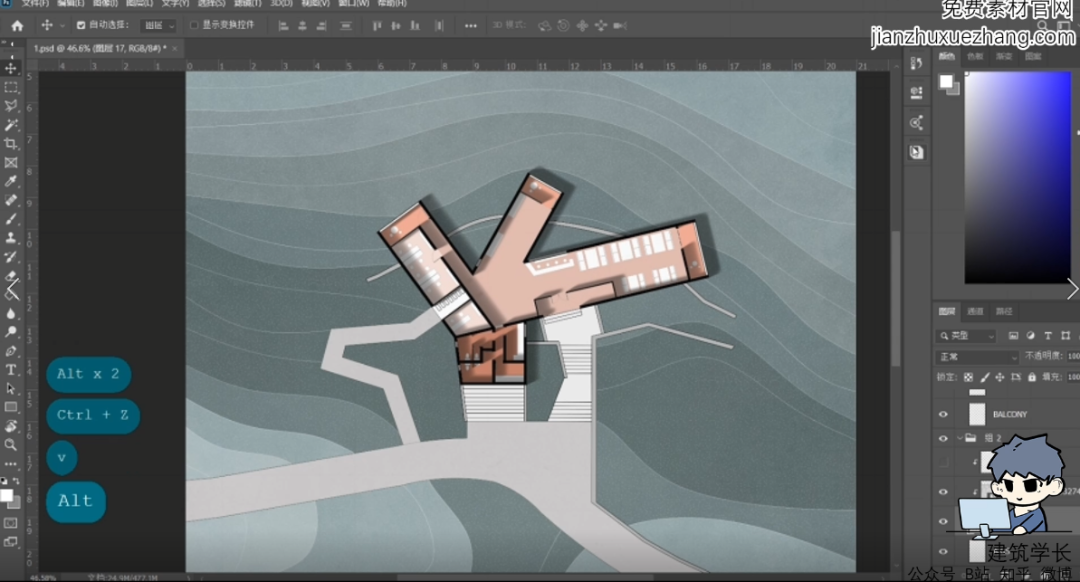

外部围墙的数值参考图中。▼

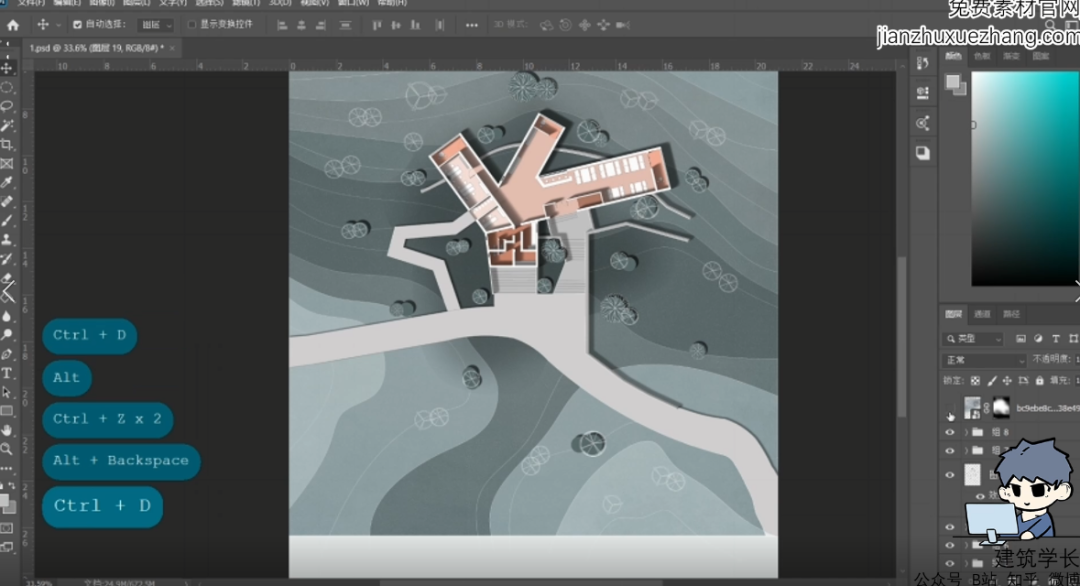

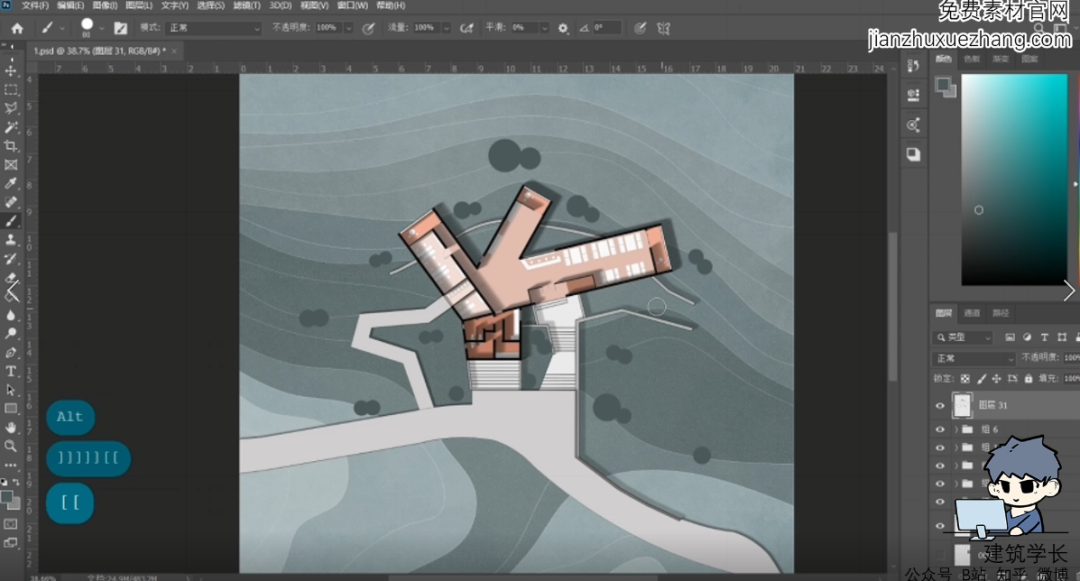

使用圆笔刷在建筑附近点上一处处成组的树，有大有小。▼

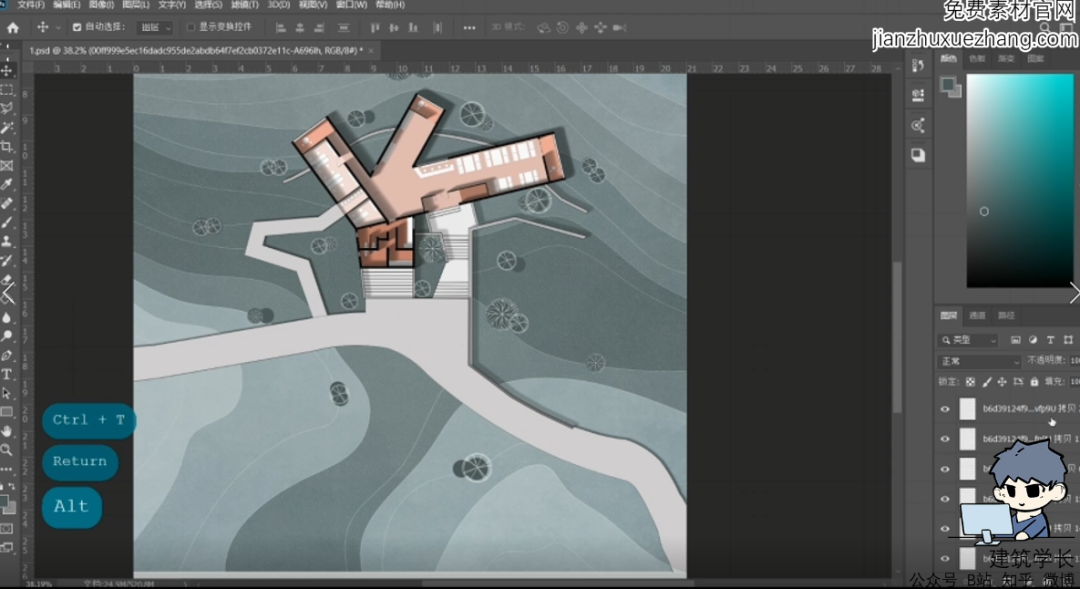

放入找好的线稿树素材，反向成白色线条后放在之前点好的颜色树上。▼

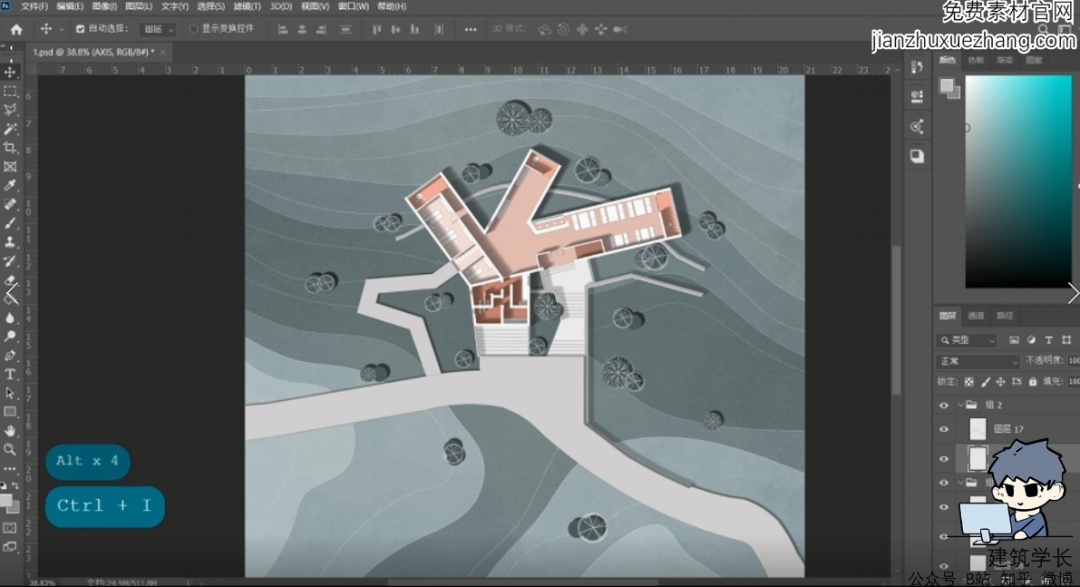

然后将所有建筑，道路等线条全部都反向成白色。▼

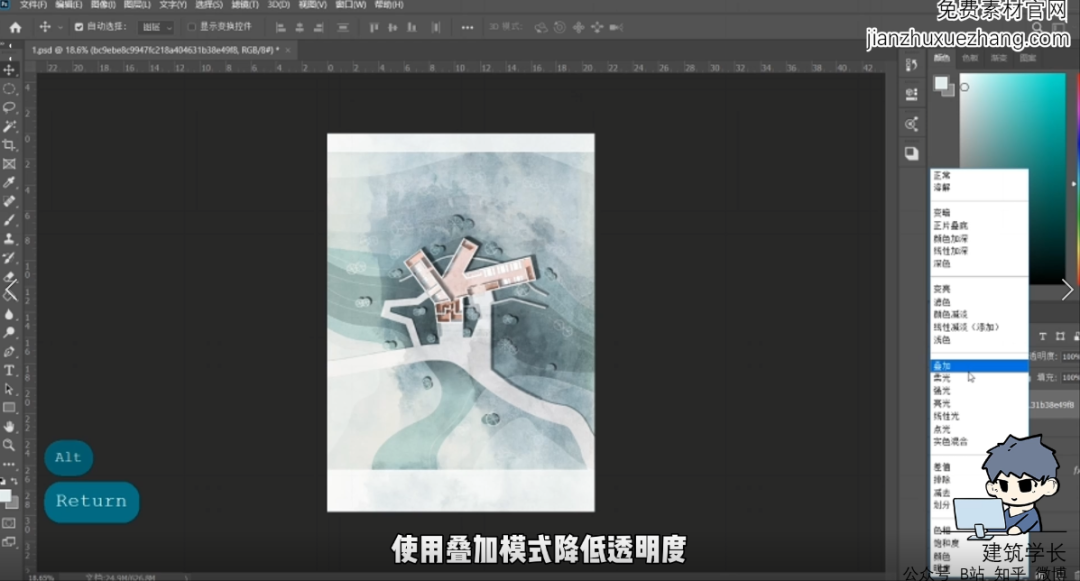

最后在所有图层上方叠加了一个纹理图，使用叠加模式，降低透明度，然后边缘的一些地方，使用柔边缘笔刷进行一个擦除。▼

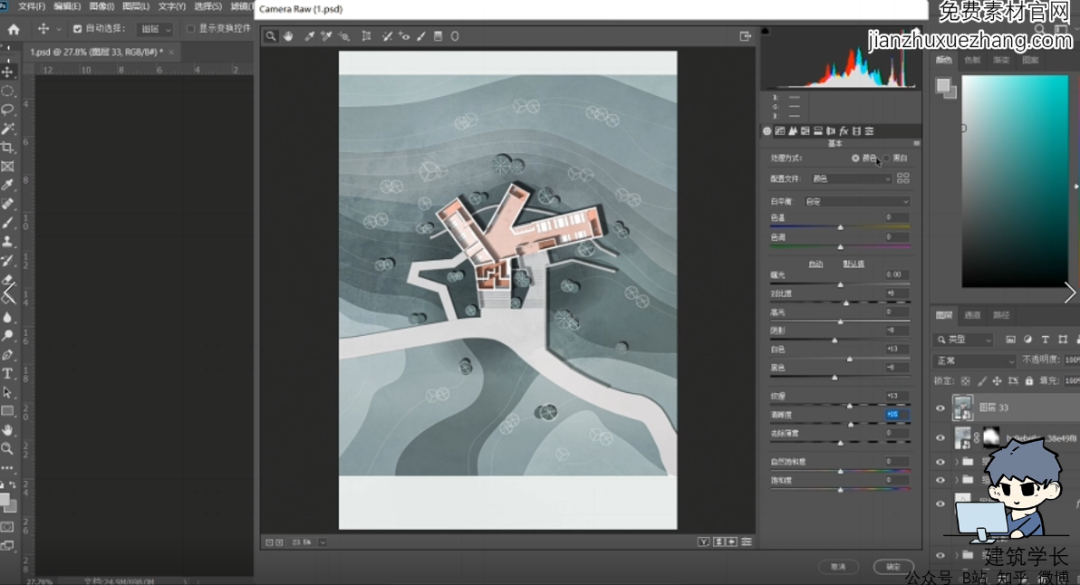

色彩调整，Ctrl+Alt+Shift+E盖印图层，右键转为智能对象，Ctrl+Shift+A打开Camera Raw滤镜调整细节。▼

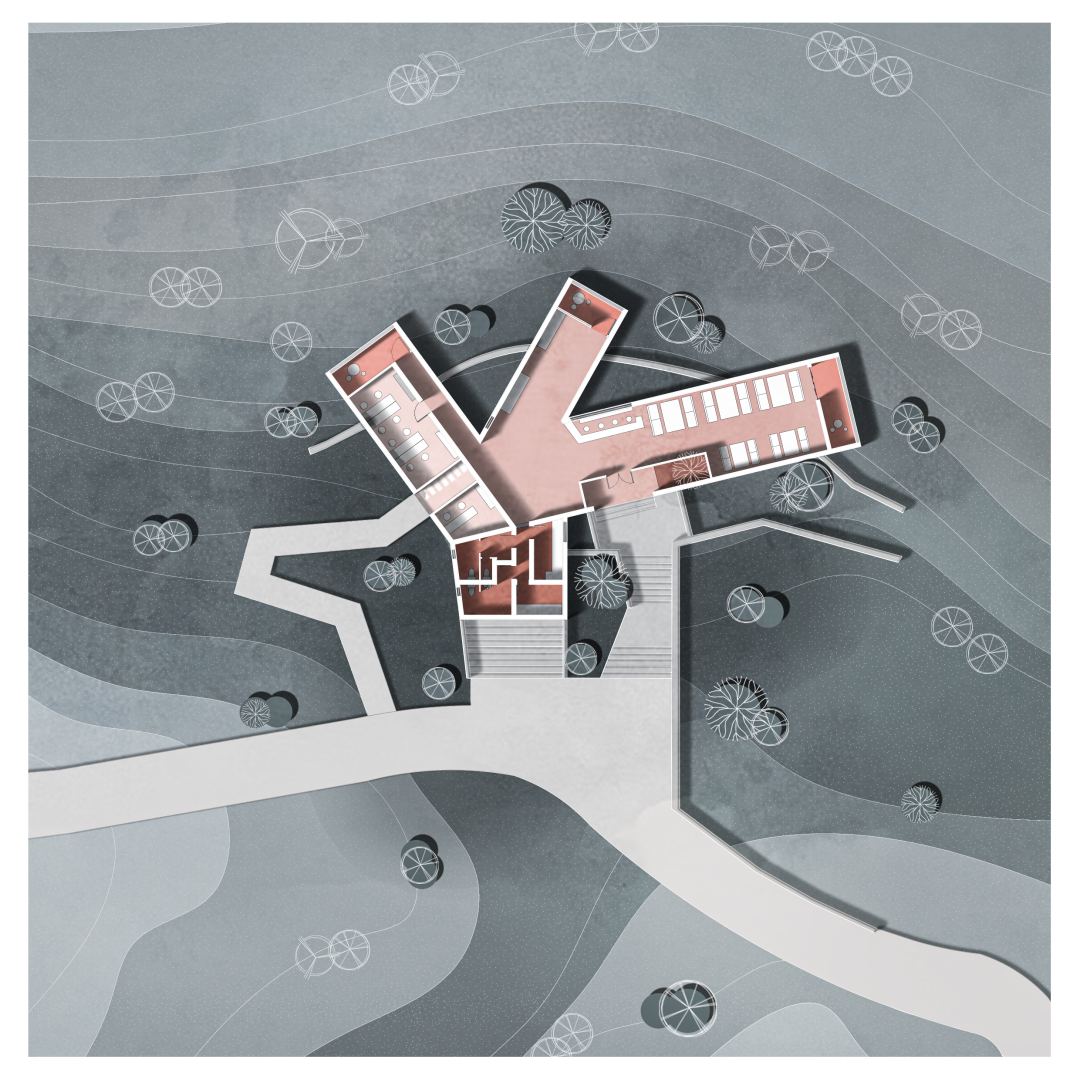

这样这张小场景体块分析就制作完成了。▼
